Rapport d’enquête sur la sécurité du transport ferroviaire R21C0070

Incendie sur l’emprise
Compagnie des chemins de fer nationaux du Canada
Affectation de triage YCYS61-16
Point milliaire 124,95, subdivision de Three Hills
Calgary (Alberta)



Le Bureau de la sécurité des transports du Canada (BST) a enquêté sur cet événement dans le but de promouvoir la sécurité des transports. Le Bureau n’est pas habilité à attribuer ni à déterminer les responsabilités civiles ou pénales. Le présent rapport n’est pas créé pour être utilisé dans le contexte d’une procédure judiciaire, disciplinaire ou autre. Voir Propriété et utilisation du contenu.

L’événement

Le 17 juillet 2021, l’affectation de triage YCYS61-16 de la Compagnie des chemins de fer nationaux du Canada (CN), contrôlée par un système de télécommande de locomotives (STL)Note de bas de page 1 et composée de 2 locomotives et de 37 wagons chargés, se dirigeait vers le nord dans la subdivision de Three Hills du CN, allant du triage Sarcee du CN, à CalgaryNote de bas de page 2 (point milliaire 126), au parc logistique du CN, à Calgary (point milliaire 114,6). Vers 1 h 49Note de bas de page 3, l’affectation de triage circulait à 10 mi/h près du point milliaire 124,95 lorsque l’équipe a remarqué que les tuyaux d’échappement de la locomotive de tête (CN 7524) crachaient des flammes et des brandons (figure 1). Certains brandons avaient atterri le long de l’emprise, allumant des feux d’herbe. Le contrôleur de la circulation ferroviaire en a été avisé, et le service d’incendie de Calgary a été dépêché sur les lieux.

À 9 h, les feux avaient été éteints. Il n’y avait pas de marchandises dangereuses en cause, et la voie n’a pas subi de dommages structuraux. Il n’y a eu aucun blessé.

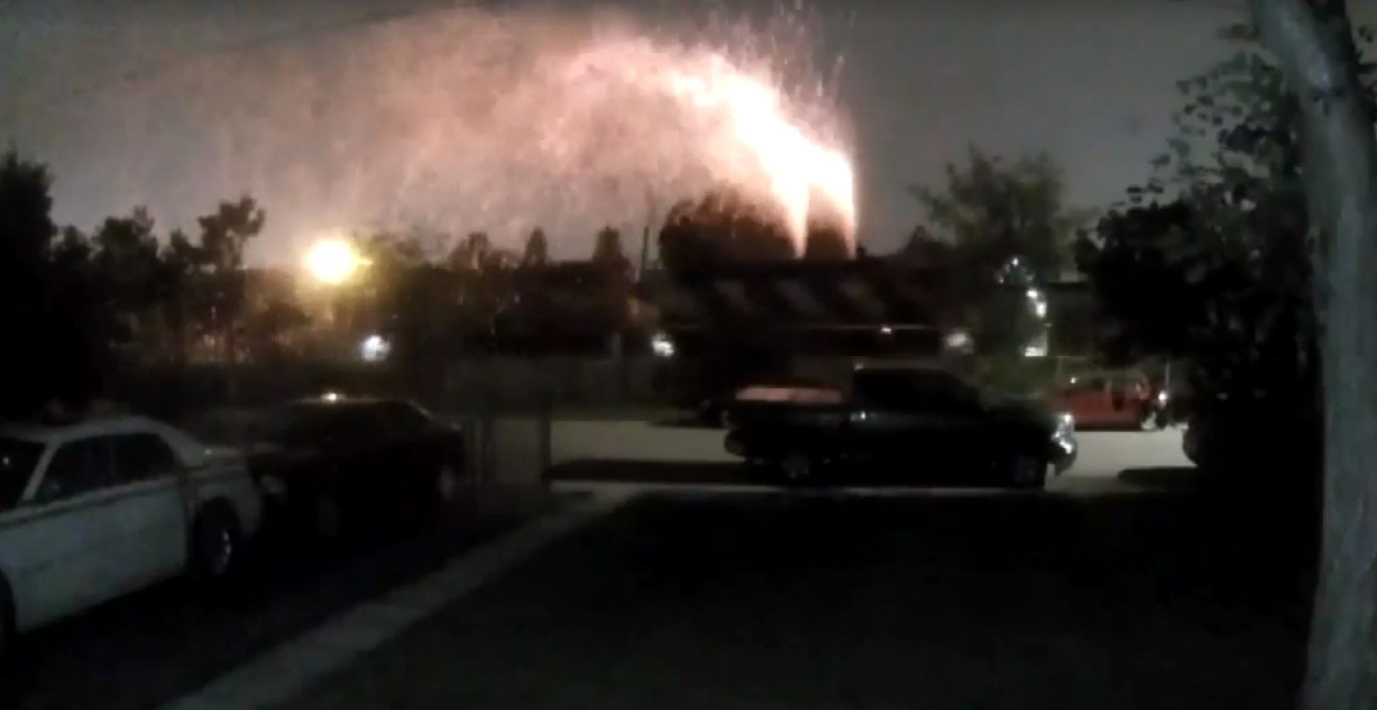

Figure 1. Flammes crachées par la locomotive CN 7524 (Source : Global News)
Flammes crachées par la locomotive CN 7524 (Source : Global News)

Il a été déterminé par la suite que les feux d’herbe s’étendaient le long de l’emprise sur environ 2376 pieds, de la 36e Rue SE au passage à niveau pour piétons du croissant Erin Mount (figure 2). Ils ont été contenus entre la voie et une clôture métallique du côté est de la voie.

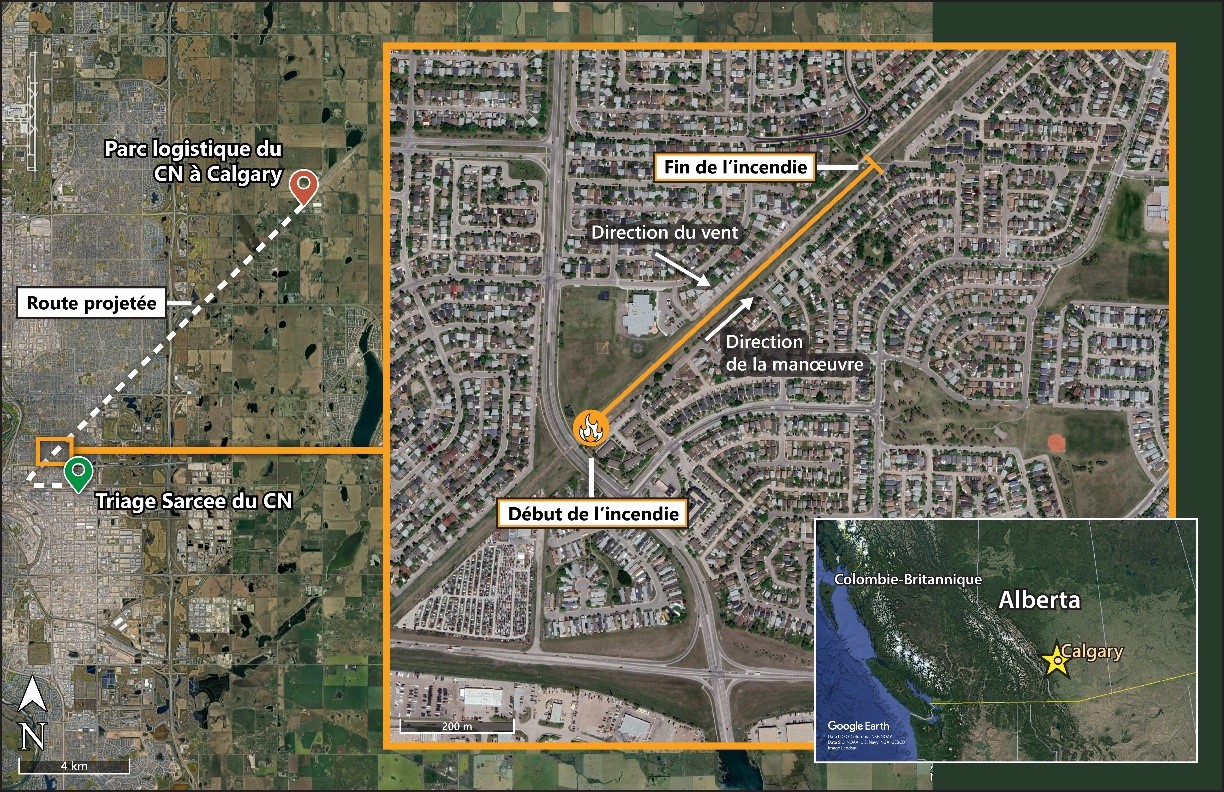

Figure 2. Carte du lieu de l’événement montrant l’itinéraire prévu du train, avec en médaillon une carte montrant l’emplacement des feux d’herbe sur l’emprise et une plus petite carte en médaillon montrant l’emplacement de la ville de Calgary en Alberta (Source : Google Earth, avec annotations du BST)
Carte du lieu de l’événement montrant l’itinéraire prévu du train, avec en médaillon une carte montrant l’emplacement des feux d’herbe sur l’emprise et une plus petite carte en médaillon montrant l’emplacement de la ville de Calgary en Alberta (Source : Google Earth, avec annotations du BST)

Conditions météorologiques

Au moment de l’événement, la température était de 15 °C, avec un vent du nord-ouest soufflant de 9 à 19 km/h. L’humidité relative était d’environ 70 %. Au cours de la semaine précédant l’événement, la température maximale de jour avait varié entre 25 °C et 30 °C.

Renseignements sur l’équipe

Comme de coutume pour les équipes effectuant des manœuvres de STL, l’équipe était composée de 2 chefs de train, qui se trouvaient tous deux dans la cabine de la locomotive. Les deux membres de l’équipe répondaient aux exigences de leurs postes respectifs et satisfaisaient aux exigences en matière de repos et d’aptitude au travail.

Renseignements sur la subdivision

La subdivision de Three Hills s’étend du nord au sud entre Mirror (point milliaire 0,0) et le triage Sarcee du CN (point milliaire 126). Elle assure la circulation entre Calgary et Edmonton.

La circulation ferroviaire est régie par la régulation de l’occupation de la voie du point milliaire 3 au point milliaire 124, comme l’autorise le Règlement d’exploitation ferroviaire du Canada approuvé par Transports Canada (TC). Tous les mouvements sont supervisés par un contrôleur de la circulation ferroviaire situé à Edmonton.

Triage Sarcee

Le triage Sarcee du CN est situé dans une zone industrielle du sud-est de Calgary. Il s’agit d’un petit triage satellite utilisé principalement pour le triage des wagons et la formation des trains. Les affectations du triage desservent les zones industrielles aux environs du triage et partout à Calgary, y compris le parc logistique du CN à Calgary. Le triage est bordé par des propriétés commerciales et industrielles, ainsi que des propriétés résidentielles au nord.

Le triage dispose de peu d’employés du service Mécanique sur place et a des installations d’entretien minimales. Les locomotives utilisées par les affectations de triage au triage Sarcee demeurent à Calgary et sont inspectées et entretenues par une équipe de réparation mobile jusqu’à ce que des réparations majeures soient nécessaires, auquel cas elles sont déplacées vers une installation de réparation du CN dans un triage plus grand, habituellement à Edmonton.

Au triage Sarcee, on laisse souvent les locomotives tourner au ralenti, car les équipes ne sont pas toujours en mesure de se dépanner si elles ont de la difficulté à redémarrer une locomotive.

Locomotive CN 7524

La locomotive CN 7524 était une locomotive GP38-2 de 2000 hp fabriquée par la General Motors Electro-Motive Division en 1972. Ce type de locomotive est mû par un moteur diesel à 16 cylindres, 4 temps, doté d’un surcompresseur.

Moteurs diesel surcompressés

Le fonctionnement d’un moteur diesel nécessite un apport continu d’air, de carburant, de liquide de refroidissement et d’huile de lubrification. Les 4 temps, qui concernent le mouvement du piston dans chaque cylindre, sont les suivants : admission, compression, combustion et échappement.

Pendant la course de compression, du carburant atomisé est injecté à un moment précis pour provoquer la combustion, ce qui force le piston à descendre et le vilebrequin à tourner. La quantité de carburant injectée dépend de la position du manipulateur et de la charge. Dans un moteur surcompressé, un compresseur, entraîné mécaniquement par le vilebrequin du moteur, augmente la pression de l’air dans les cylindres pour produire plus de puissance pendant la combustion. Les locomotives équipées d’un moteur surcompressé sont dotées de pare-étincelles pour empêcher que des débris inflammables s’échappent du moteur. Le pare-étincelles est situé entre le collecteur d’échappement et la cheminée d’échappement. Il dévie vers le bas les débris présents dans l’échappement et les capture dans un collecteur. Le personnel d’entretien peut accéder au collecteur et le nettoyer sans avoir à retirer le pare-étincelles.

Le moteur diesel de la locomotive CN 7524 est doté de 16 ensembles de puissance, 8 de chaque côté. Ces ensembles de puissance comprennent des composants mécaniques qui ouvrent et ferment les soupapes d’admission et d’échappement; ces soupapes régulent l’apport de carburant et d’air aux cylindres et expulsent les gaz d’échappement pendant chaque cycle de combustion.

Les composants à l’intérieur de chaque ensemble de puissance comprennent les chemises de cylindre, les pistons, les injecteurs de carburant, les tiges-poussoirs, les culbuteurs, les soupapes et les ressorts. La défaillance de pièces clés de l’ensemble de puissance peut perturber le cycle de combustion, entraînant une compression et une combustion incomplètes du carburant.

Accumulation de dépôts de carbone dans le système d’échappement des locomotives

Dans certaines circonstances, par exemple lorsque des locomotives sont laissées au ralenti pendant de longues périodes ou lorsque la combustion du carburant est incomplète, des dépôts de carbone peuvent s’accumuler dans le système d’échappement. Lorsque l’accumulation de dépôts de carbone est excessive, les dépôts peuvent s’enflammer quand le moteur tourne à haut régime, créant un risque d’incendie.

Exigences réglementaires concernant l’accumulation de dépôts de carbone

En ce qui concerne l’accumulation de dépôts de carbone, le Règlement relatif à l’inspection et à la sécurité des locomotives de chemin de fer approuvé par Transports Canada prévoit ce qui suit :

Sur les locomotives en service utilisées en période de haut risque d’incendie, les conduits d’échappement à la sortie du dispositif pare-étincelles ou du turbocompresseur doivent être maintenus exempts de toute accumulation d’huile et de toute calamine (« dépôt de carbone ») de plus de ⅛ de po (3 mm) d’épaisseurNote de bas de page 4.

La période de haut risque d’incendie est définie comme la période qui s’étend du 1er avril au 31 octobreNote de bas de page 5.

Instructions du Canadien National sur la conduite des locomotives dont le moteur tourne au ralenti depuis une période prolongée

Afin de réduire les risques associés à l’accumulation de carbone dans le système d’échappement d’une locomotive, le Guide du mécanicien de locomotive, imprimé 8960 du CN fournit des instructions sur la conduite des locomotives dont le moteur tourne au ralenti depuis une période prolongée. Il indique notamment :

Lorsque l’on prend en charge un groupe de traction comprenant une locomotive sans turbocompresseur dont le moteur tourne au ralenti depuis plus de 3 heures ou pour une période dont il est impossible de déterminer la durée, augmenter le régime du moteur en plaçant le manipulateur au cran 6 ou 7 pour une période de 15 minutes ou jusqu’à ce que le système d’échappement se nettoie avant de les utiliserNote de bas de page 6.

Fonction de démarrage automatique de la locomotive

Les locomotives sont souvent dotées d’une fonction de démarrage intelligent qui coupe et redémarre automatiquement le moteur d’une locomotive tournant au ralenti lorsque certaines conditions sont réunies, par exemple si la température de l’huile du moteur ou la température ambiante atteint une valeur donnée. La fonction de démarrage intelligent empêche les locomotives de tourner au ralenti pendant des périodes prolongées, ce qui permet d’économiser du carburant et évite la pollution. La locomotive CN 7524 était équipée d’une fonction de démarrage intelligent; toutefois, cette fonction était désactivée parce que les batteries de la locomotive étaient faibles et il aurait pu être difficile de redémarrer le moteur en cas d’arrêt.

Renseignements enregistrés

La locomotive de tête était équipée d’un consignateur d’événements de locomotive (CEL). Un examen des données n’a révélé aucune anomalie dans la conduite du train.

Les données du CEL ont montré que, lorsque l’équipe de l’événement à l’étude a commencé son quart de travail à 21 h 41 le 16 juillet 2021, la locomotive tournait au ralenti au triage Sarcee depuis 21 h 45 la veille. Dans les mouvements précédant l’événement, les modulations du manipulateur avaient été fréquentes et les positions de manipulateur n’avaient été maintenues que pendant de courtes périodes, contrairement aux instructions du CN sur la conduite des locomotives dont le moteur tourne au ralenti depuis une période prolongée. Pendant le mouvement à l’étude, le manipulateur a été placé en position 8 pendant environ 3 minutes, moment auquel les flammes ont été remarquées. C’était la première fois que le manipulateur était placé à un cran élevé pendant plus de quelques secondes.

Inspection et entretien de la locomotive CN 7524

Le dernier entretien majeur de la locomotive CN 7524 avant l’événement à l’étude avait eu lieu du 12 au 17 juin 2021, à l’atelier du CN à Edmonton. Dans le cadre de cet entretien, la locomotive a fait l’objet d’inspections électriques et mécaniques. Les défauts exigeant des mesures correctives qui avaient été relevés lors de ces inspections ont été corrigés avant que la locomotive ne soit remise en service au triage Sarcee; toutefois, les batteries faibles n’ont pas été remplacées.

Des inspections de sécurité des locomotivesNote de bas de page 7 ont été effectuées à 3 occasions à Calgary après la remise en service de la locomotive, soit le 29 juin, le 2 juillet et le 6 juillet.

Au moment de l’événement à l’étude, le CN inspectait le système d’échappement au moins tous les 30 jours sur les locomotives équipées de moteurs surcompressés. Le pare-étincelles de la locomotive avait été inspecté visuellement à Calgary le 8 et le 12 juillet 2021, sans qu’une anomalie ait été relevée.

Inspection de la locomotive CN 7524 après l’événement

Après l’événement à l’étude, la locomotive CN 7524 a été transférée de Calgary à l’atelier de locomotives du CN à Edmonton pour y être inspectée.

Un démontage du système d’échappement de la locomotive a été effectué les 23 et 24 juillet 2021, en présence d’un enquêteur du BST. On a mesuré l’épaisseur des dépôts de carbone dans la cheminée d’échappement, et on a déterminé qu’elle était inférieure à ⅛ pouce.

En outre, le CN a effectué des essais de compression sur tous les ensembles de puissance, et les résultats indiquaient que l’ensemble de puissance no 11 n’avait pas de compression et que l’ensemble de puissance no 3 avait une faible compression. Étant donné que les moteurs diesel dépendent de la compression pour créer de la chaleur et allumer le carburant diesel, le carburant diesel injecté dans l’ensemble de puissance no 11 et peut-être dans l’ensemble de puissance no 3 ne s’allumait pas. Par conséquent, pendant le cycle d’échappement, du carburant diesel non brûlé était expulsé dans le système d’échappement. Une fois dans le système d’échappement, le carburant diesel s’est enflammé, ce qui a engendré un feu dans la cheminée d’échappement de la locomotive.

Du carburant non brûlé peut entraîner une accumulation de dépôts de carbone dans le système d’échappement. Il est probable qu’une partie des dépôts de carbone présents au moment de l’événement se soit enflammée, créant des brandons qui ont été expulsés de la cheminée d’échappement de la locomotive avant que l’équipe ne remarque les flammes. Des brandons ont été projetés jusque sur l’emprise, où ils ont allumé des feux d’herbe.

Les 2 ensembles de puissance ont été remplacés. Aucun autre examen n’a été effectué sur les ensembles de puissance défaillants pour déterminer la cause de la défaillance.

Mesures de sécurité prises

En réaction à cet événement et à d’autres événements récents mettant en cause des incendies sur une emprise ferroviaire, TC a approuvé les nouvelles Règles concernant les périodes de chaleur extrême et l’atténuation des risques d’incendie dans le réseau ferroviaire, qui sont entrées en vigueur le 15 juin 2022. Les nouvelles règles prévoient des exigences relatives à l’intégrité de la voie pendant les périodes de chaleur extrême, l’inspection du système d’échappement et un plan d’atténuation des risques d’incendie visant à prévenir les incendies sur les emprises ferroviaires.

Message de sécurité

Au début du quart de travail, le moteur de la locomotive avait tourné au ralenti pendant 24 heures. Avant de commencer la conduite, on n’avait pas fait tourner le moteur de la locomotive à haut régime en plaçant le manipulateur au cran 6 ou 7 pendant suffisamment longtemps pour éliminer les dépôts de carbone accumulés dans le système d’échappement, contrairement aux instructions du CN. Le fait de faire tourner le moteur à haut régime peut donner aux équipes de train l’occasion de dégager la cheminée d’échappement dans un environnement contrôlé et de détecter un nombre excessif de brandons qui pourrait indiquer un fonctionnement anormal du moteur. Par conséquent, il est important que les équipes suivent les instructions pour éliminer les dépôts de carbone dans le système d’échappement des locomotives qui tournent au ralenti depuis une période prolongée.

Le présent rapport conclut l’enquête du Bureau de la sécurité des transports du Canada sur cet événement. Le Bureau a autorisé la publication de ce rapport le . Le rapport a été officiellement publié le .
