Rapport d'enquête sur la sécurité du transport pipelinier P20H0017

Incident de déversement de pétrole d’un pipeline
Enbridge Pipelines Inc.
Station de pompage Herschel
Près de Herschel (Saskatchewan)



Le Bureau de la sécurité des transports du Canada (BST) a enquêté sur cet événement dans le but de promouvoir la sécurité des transports. Le Bureau n’est pas habilité à attribuer ni à déterminer les responsabilités civiles ou pénales. Le présent rapport n’est pas créé pour être utilisé dans le contexte d’une procédure judiciaire, disciplinaire ou autre. Voir Propriété et utilisation du contenu.

L'événement

Le 30 avril 2020, vers 7 h 20Note de bas de page 1, un déversement de pétrole brut issu d’un tuyau tressé flexible de ¾ de pouce situé en surface a été décelé dans la station de pompage Herschel d’Enbridge Pipelines Inc. (Enbridge) près de Herschel (Saskatchewan) (figure 1). La source de la fuite a été isolée à 7 h 55. Personne n’a été blessé et aucune évacuation n’a été nécessaire.

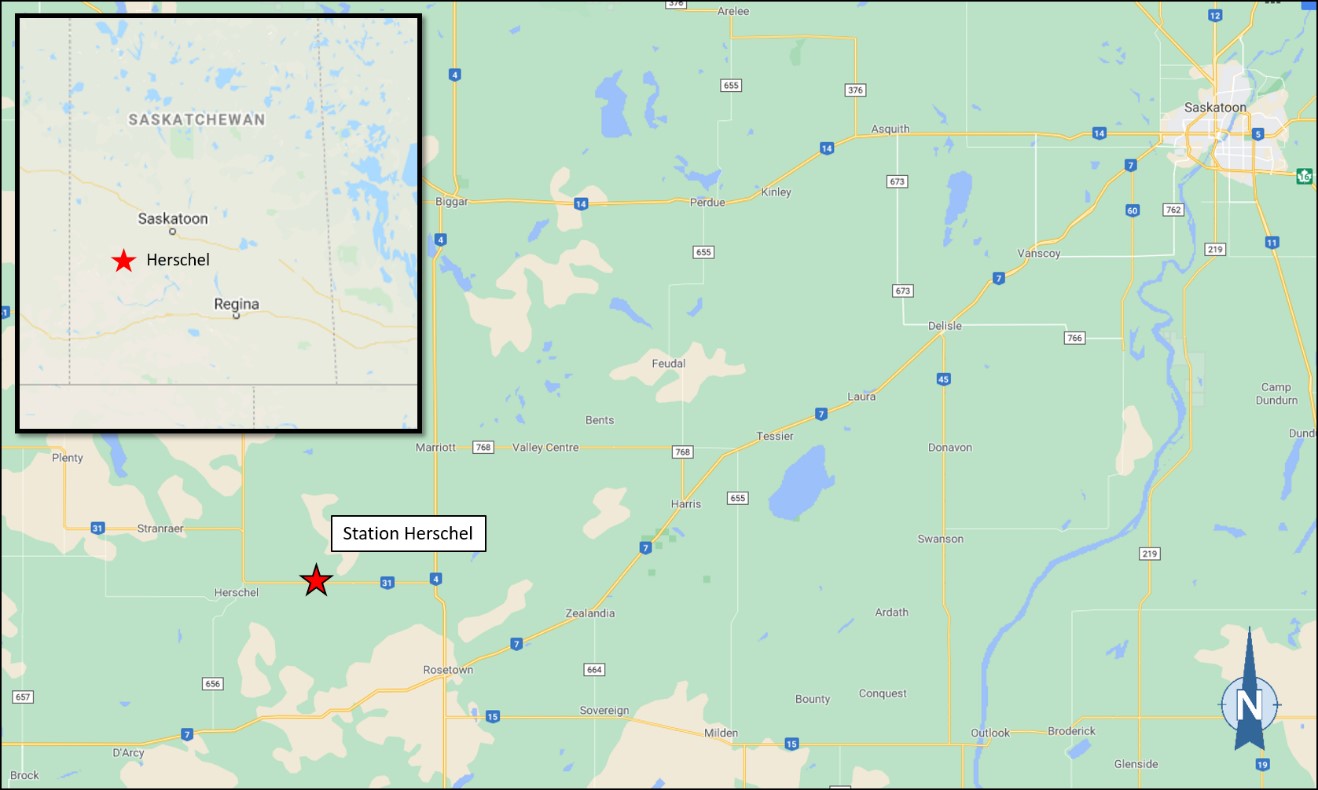

Figure 1. Carte indiquant le lieu de l’événement (Source : Google Maps, avec annotations du BST)
Carte indiquant le lieu de l’événement (Source : Google Maps, avec annotations du BST)

Station de pompage Herschel

La station de pompage Herschel, mise en service en 1972, est située près de Herschel (Saskatchewan) et dessert les canalisations 1, 2, 3, 4, 13, 67 et 93 d’Enbridge, qui relèvent toutes de la Régie de l’énergie du Canada (REC). La canalisation 3 fait partie du réseau principal d’Enbridge et transporte du pétrole brut de l’Ouest canadien vers les marchés de l’Est du Canada et du Midwest aux États-Unis.

La station de pompage Herschel est surveillée et contrôlée 24 heures sur 24 à partir du centre de contrôle de l’exploitation d’Enbridge, situé à Edmonton (Alberta). Au cours de la semaine de l’événement (du 27 au 30 avril 2020), des membres du personnel d’exploitation d’Enbridge étaient présents à la station de pompage de 7 h à 16 h 30.

Cette semaine-là, la température était inférieure au point de congélation pendant la nuit et supérieure au point de congélation pendant le jour.

Examen des lieux

Le pétrole brut s’est déversé à partir d’un tuyau tressé flexible de ¾ de pouce qui fait partie d’un réseau auxiliaire en surface utilisé pour injecter des agents de réduction du frottement (DRA)Note de bas de page 2 dans la conduite de NPSNote de bas de page 3 34 de la canalisation 3 d’Enbridge (figures 2 et 3).

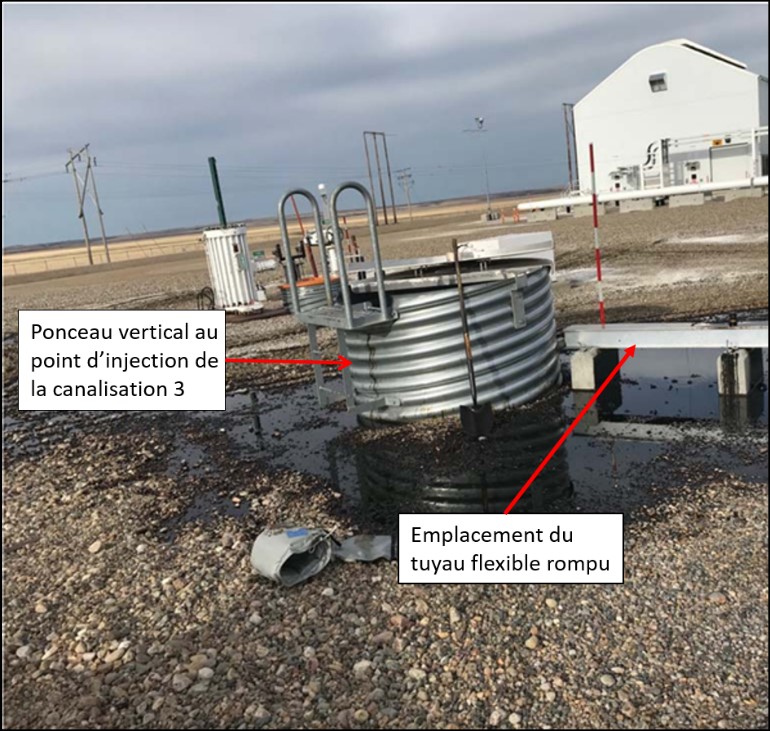

Figure 2. Produit déversé décelé à la station de pompage Herschel (Source : Enbridge, avec annotations du BST)
Produit déversé décelé à la station de pompage Herschel (Source : Enbridge, avec annotations du BST)

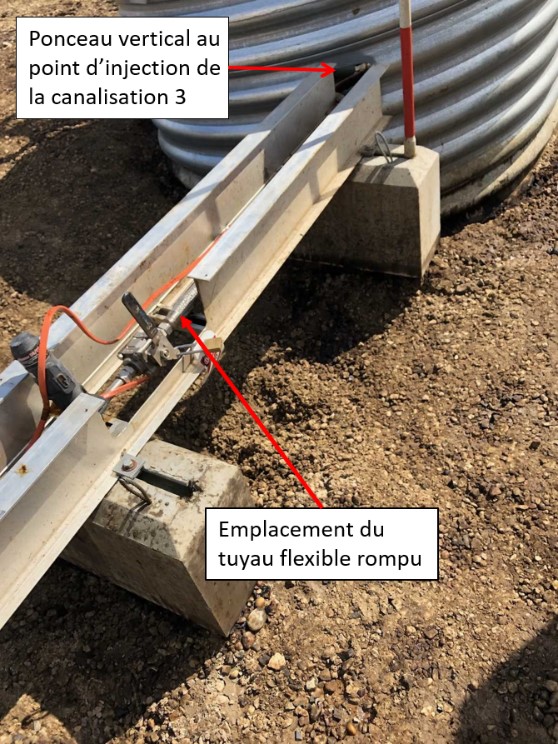

Figure 3. Emplacement du tuyau tressé flexible de ¾ de pouce rompu (Source : Régie de l’énergie du Canada, avec annotations du BST)
Emplacement du tuyau tressé flexible de ¾ de pouce rompu (Source : Régie de l’énergie du Canada, avec annotations du BST)

Quelque 50 m3 de pétrole brut se sont déversésNote de bas de page 4, dont environ 10 m3 se sont écoulés hors de la propriété de la société dans un fossé en bordure de route à côté de la station.

Le pétrole brut s’est écoulé à l’extérieur du site par une vanne de drainage ouverte, qui sert à drainer de la station vers un fossé adjacent les eaux de pluie accumulées.

Pendant le nettoyage des lieux, tout le produit qui s’est déversé a été récupéré.

Système d’injection d’agent de réduction du frottement

Enbridge utilise des systèmes d’injection de DRA à 2 stations de pompage de la canalisation 3. Le système de la station de pompage Herschel a été installé en 2016. Il est logé dans un bâtiment chauffé et se compose de réservoirs pour stocker le produit DRA, d’agitateurs, de sous-systèmes électriques, de pompes et d’autres matériels de contrôle et tuyauteries connexes.

Le tuyau de sortie de ce bâtiment (Figure 4) comprend un tuyau en acier inoxydable de ¾ de pouce et un tuyau tressé flexible qui traverse un plateau de support jusqu’au point d’injection dans la canalisation 3 d’Enbridge. Le tuyau de sortie est également muni d’un réchauffage électrique des conduites et d’une isolation thermique pour maintenir le réseau de tuyauterie au-dessus d’une température déterminée. De cette façon, si le DRA est stagnant, la température du réseau de tuyauterie est maintenue au-dessus du point de congélation.

Le tuyau de sortie contient également un clapet de non-retour (appelé « clapet de non-retour A » dans la figure 4) en amont du tuyau tressé flexible de ¾ de pouce. Ce dispositif empêche le pétrole brut de la canalisation 3 de refluer dans le système d’injection de DRA. Cette conception fait en sorte que le pétrole brut de la canalisation 3 peut refluer dans le tuyau tressé flexible de ¾ de pouce jusqu’au clapet de non-retour A.

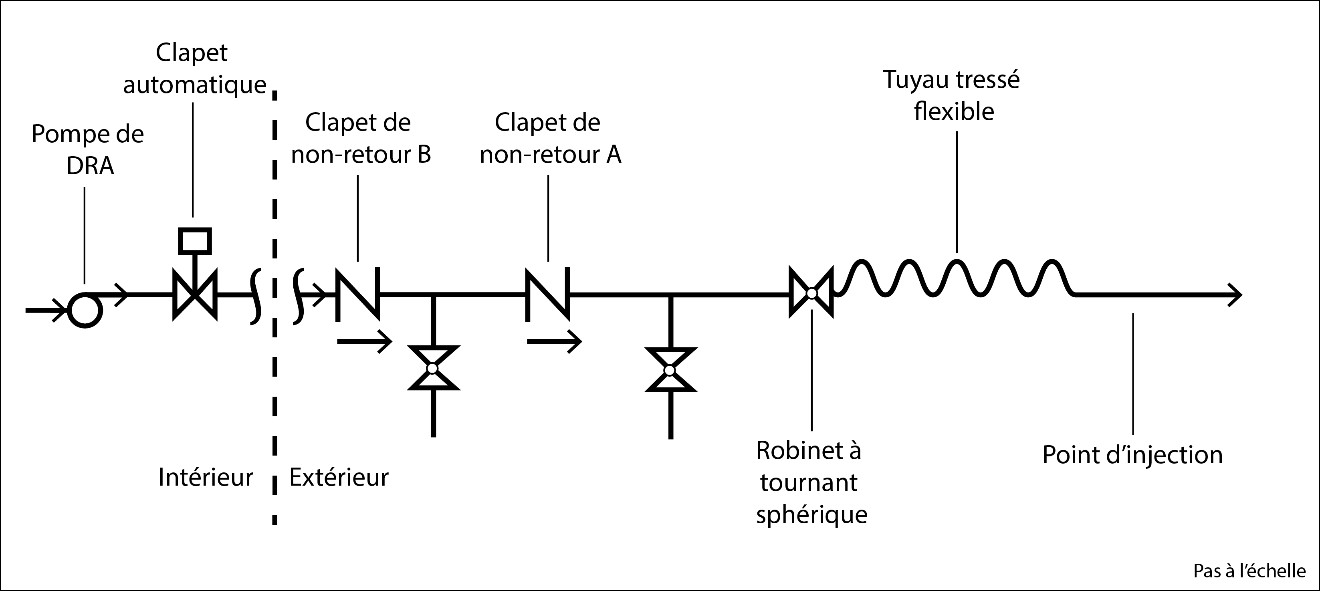

Figure 4. Schéma du tuyau de sortie pour le système d’injection de DRA à la station de pompage Herschel (Source : BST)
Schéma du tuyau de sortie pour le système d’injection de DRA à la station de pompage Herschel (Source : BST)

Au moment de l’événement, le système d’injection de DRA n’était pas utilisé. Le 30 avril 2018, le centre de contrôle de l’exploitation d’Enbridge avait isolé la partie intérieure de ce système au niveau du clapet automatique et il était resté isolé depuis. Dans cet état d’exploitation, le tuyau en aval du clapet automatique demeure rempli de DRA, ce qui assure que le système d’injection de DRA est prêt à être utilisé au besoin.

À la suite de l’événement, Enbridge a constaté qu’il y avait eu une défaillance du contrôleur électrique du système de réchauffage des conduites.

Analyse de la rupture du tuyau tressé flexible de ¾ de pouce

Le tuyau tressé flexible de ¾ de pouce a été retiré, puis envoyé à un laboratoire technique indépendant pour faire l’objet d’un examen approfondi. Un renflement et une fissure d’une longueur d’environ 5 cm ont été décelés sur le tube interne ondulé en acier inoxydable de type 316L du tuyau. La fissure suivait la ligne médiane de soudure sur l’axe longitudinal, dans la section du tuyau adjacente au robinet à tournant sphérique. À l’emplacement du renflement, le tuyau était bouché avec un matériau semi-solide composé de DRA épaissi et de résidus de pétrole brut (figure 5). Il est probable que le tout ait gelé lorsque le système de réchauffage des conduites a subi une défaillance.

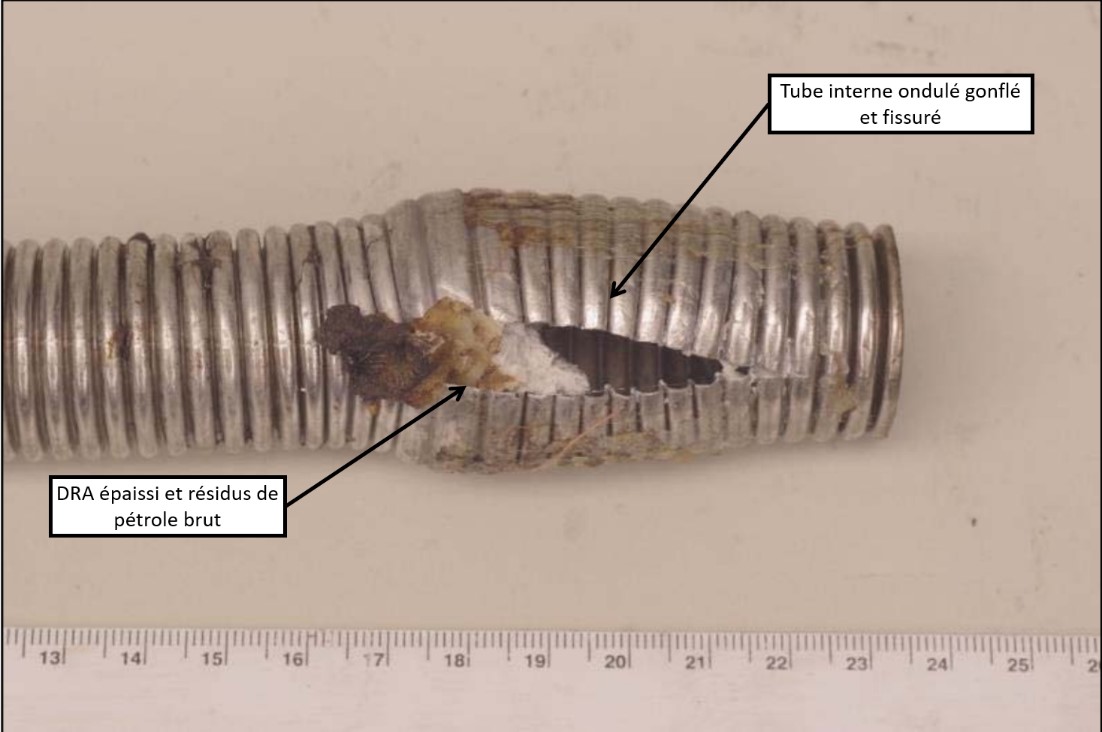

Figure 5. Tube interne ondulé brisé du tuyau tressé flexible de ¾ de pouce (tressage retiré), montrant le DRA épaissi et les résidus de pétrole brut (Source : Enbridge, avec annotations du BST)
Tube interne ondulé brisé du tuyau tressé flexible de ¾ de pouce (tressage retiré), montrant le DRA épaissi et les résidus de pétrole brut (Source : Enbridge, avec annotations du BST)

L’examen a permis de déterminer qu’aucune anomalie matérielle n’a causé le bris du tuyau tressé flexible; cependant, un étranglementNote de bas de page 5 important s’est produit avant la rupture en raison d’une déformation plastique sur le plan transversal. Il a été conclu que la fissure s’est produite en raison d’une rupture ductile instantanée au point de soudure du tuyau tressé en acier inoxydable 316L.

Système de détection des déversements

La stratégie de détection des déversements d’Enbridge comprend de multiples méthodes de détection, dont de la surveillance au moyen d’instruments et des systèmes informatiques ainsi qu’une surveillance visuelle.

Dans le cas des petites fuites dans les réseaux de tuyauterie en surface de petit calibreNote de bas de page 6, et plus particulièrement le type de tuyau dans l’événement à l’étude, la méthode de détection principale est la surveillance visuelle. Les inspections visuelles sont effectuées par des exploitants sur place ou par les patrouilles aériennes et terrestres d’Enbridge. Dans le cas des fuites inférieures à la limite de détection par les systèmes informatiques, et lorsque les lieux ne sont pas surveillés par le personnel sur le terrain, Enbridge s’appuie principalement sur les signalements en cas de fuite à cette station par des tiers.

Le 29 avril 2020, les exploitants sur le terrain d’Enbridge n’ont vu aucun élément structural présentant une fuite avant de quitter les lieux à la fin de la journée, vers 16 h. Ce jour-là, la canalisation 3 de la station de pompage Herschel était en arrêt programmé. Plus tard dans la soirée, dans le cadre du plan d’exploitation, le centre de contrôle des opérations d’Enbridge à Edmonton a redémarré la canalisation 3 vers 21 h 46, puis il l’a de nouveau arrêté vers 23 h 05. Aucune anomalie n’a été constatée pendant le démarrage ou l’arrêt.

Lorsque les exploitants sur le terrain sont arrivés sur place le lendemain matin, ils ont découvert le déversement provenant du tuyau tressé flexible de ¾ de pouce.

Dispositif de confinement de la station de pompage Herschel

La conception de la station de pompage Herschel comprend un réseau de fossés, de ponceaux, de talus et de vannes de commande sur la propriété d’Enbridge. La station comprend également 3 bassins de confinement dont la capacité combinée est d’environ 13 000 m3 de produit liquide. Tous ces éléments travaillent de concert pour contenir le produit liquide et minimiser les répercussions hors site en cas de déversement à la station de pompage.

Les procédures de confinementNote de bas de page 7 à la station de pompage Herschel tiennent également compte de la gestion des eaux de pluie qui peuvent s’accumuler à la station de pompage, afin de s’assurer que ces eaux puissent être purgées sans nuire à l’environnement. Enbridge exige que les eaux de pluie soient purgées aussi souvent que possible afin de maximiser la capacité de confinement en cas de déversement non intentionnel de produit dans l’installation. Selon les procédures d’Enbridge, les vannes de commande de purge des eaux de pluie doivent rester fermées en tout temps, sauf si elles sont employées à purger.

À l’angle sud-est de la station de pompage Herschel, les eaux de pluie qui s’accumulent dans le talus de confinement sont purgées au moyen d’une vanne de vidangeNote de bas de page 8. Le 29 avril 2020, cette vanne a été ouverte manuellement pour purger les eaux de pluie qui s’étaient accumulées. La vanne a été laissée ouverte par inadvertance à la fin du quart de travail des exploitants. Par conséquent, le pétrole brut s’est déversé à partir du tuyau tressé flexible de ¾ de pouce vers le talus de confinement, puis il s’est écoulé dans le fossé routier à l’extérieur du site (figure 6).

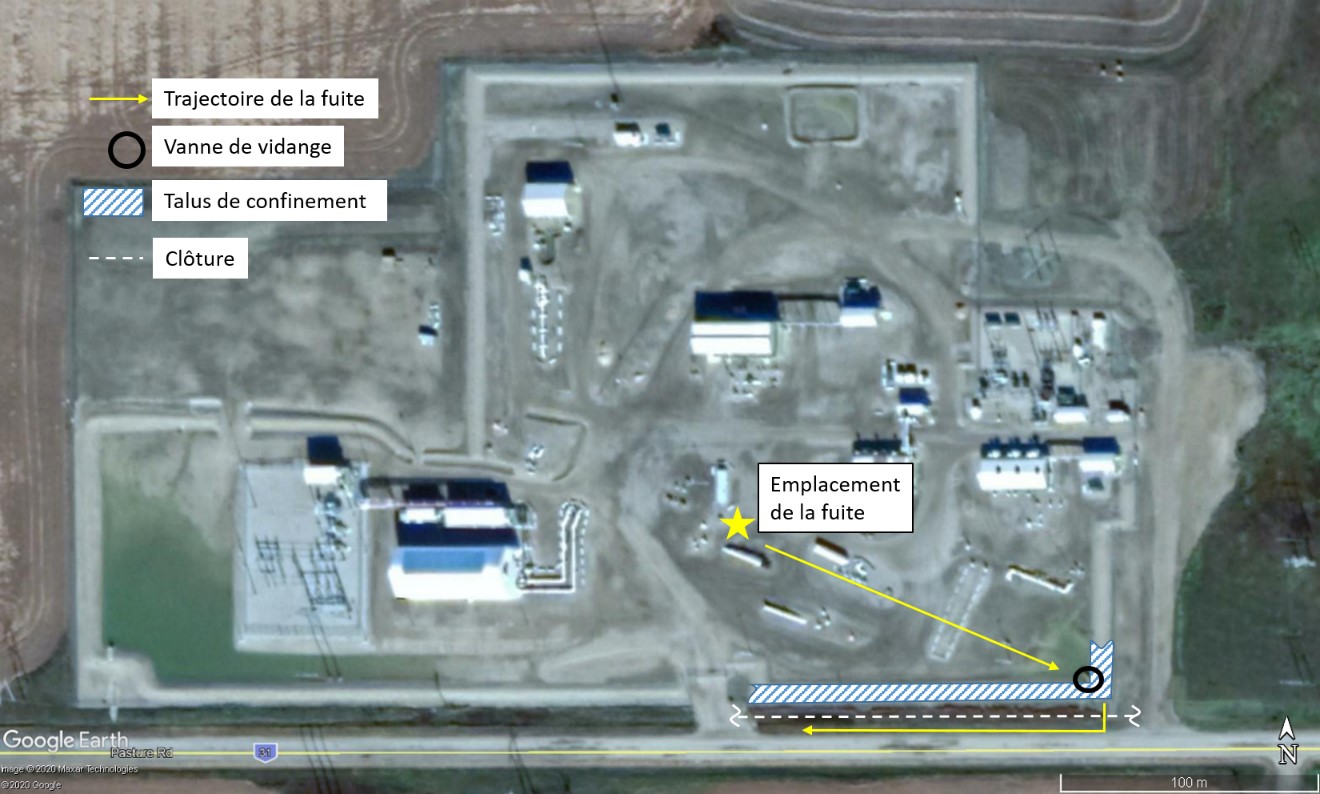

Figure 6. Vue d’ensemble de la station de pompage Herschel indiquant la trajectoire de déversement (Source : Google Earth, avec annotations du BST)
Vue d’ensemble de la station de pompage Herschel indiquant la trajectoire de déversement (Source : Google Earth, avec annotations du BST)

La procédure d’Enbridge pour purger les eaux de pluie du site exige de remplir un formulaireNote de bas de page 9 à chaque fois. Dans l’événement à l’étude, le formulaire n’a pas été rempli lorsque les eaux de pluie ont été purgées le 29 avril 2020.

La procédure de purge des eaux de pluie d’Enbridge ne comprend pas d’instructions détaillées sur le fonctionnement des vannes de purge, notamment quand ouvrir et fermer chaque vanne.

Évaluation des dangers associés au système d’injection d’agent de réduction du frottement

Avant l’installation du système d’injection de DRA à la station de pompage Herschel, Enbridge a effectué une étude de risque et d’exploitabilité (HAZOP) et une analyse de la couche de protection (LOPA) dans le cadre de son processus de gestion des risques.

L’étude HAZOP a permis de déterminer que des défaillances du système de réchauffage des conduites constituent un danger lié aux opérations, susceptible d’exposer la tuyauterie du système d’injection de DRA (y compris le tuyau tressé flexible de ¾ de pouce) à de basses températures. L’étude HAZOP a en outre permis de déterminer, comme conséquence possible de ce danger, que la tuyauterie ou le tuyau tressé flexible pourraient geler, ce qui entraînerait l’obstruction du flux, puis une pression excessive dans la tuyauterie et dans le tuyau tressé flexible, ayant pour résultat la perte de confinement du DRA.

Toutefois, l’étude HAZOP n’a pas permis de déterminer que la conception de la tuyauterie du système d’injection de DRA permettait au pétrole brut de refouler du point d’injection jusqu’au clapet de non-retour. Par conséquent, elle n’a pas non plus permis de déterminer qu’en cas de gel et de bris de la tuyauterie, y compris le tuyau tressé flexible de ¾ de pouce, un déversement de pétrole brut pourrait survenir. Par conséquent, aucune mesure de contrôle n’a été mise en œuvre pour empêcher le déversement de pétrole brut en raison d’un bris de la tuyauterie ou du tuyau tressé flexible de ¾ de pouce.

Impact environnemental du déversement de pétrole brut

Le produit qui s’est déversé a été récupéré, y compris la terre contaminée hors site. La terre contaminée a été traitée dans une installation approuvée. L’échantillonnage et la surveillance du sol et des eaux souterraines effectuésNote de bas de page 10 par Enbridge après l’événement ont révélé qu’il n’y a pas eu d’impacts notables sur l’eau ou la faune.

Mesures de sécurité prises

Enbridge a évalué les besoins en matière de systèmes d’injection de DRA et prend des mesures pour isoler les systèmes qui ne sont plus nécessaires.

À la suite de l’événement à l’étude, Enbridge a entrepris un examen de ses procédures et de sa documentation en matière de gestion des eaux de pluie afin de déterminer quels aspects doivent être améliorés. En outre, Enbridge :

Message de sécurité

Afin de gérer efficacement les risques liés aux systèmes auxiliaires de tuyauterie, il faut cerner, évaluer et atténuer les dangers associés à toutes les conditions d’exploitation, y compris le reflux de pétrole brut.

De plus, lorsque les procédures de purge des eaux de pluie des bassins de confinement n’incluent pas clairement toutes les étapes nécessaires à l’exécution de la tâche, une étape essentielle pourrait être omise, ce qui entraînerait un déversement involontaire d’hydrocarbures liquides à l’extérieur du périmètre du site.
